Mòdul LoRa - LoRaWAN. Comunicacions LoRa

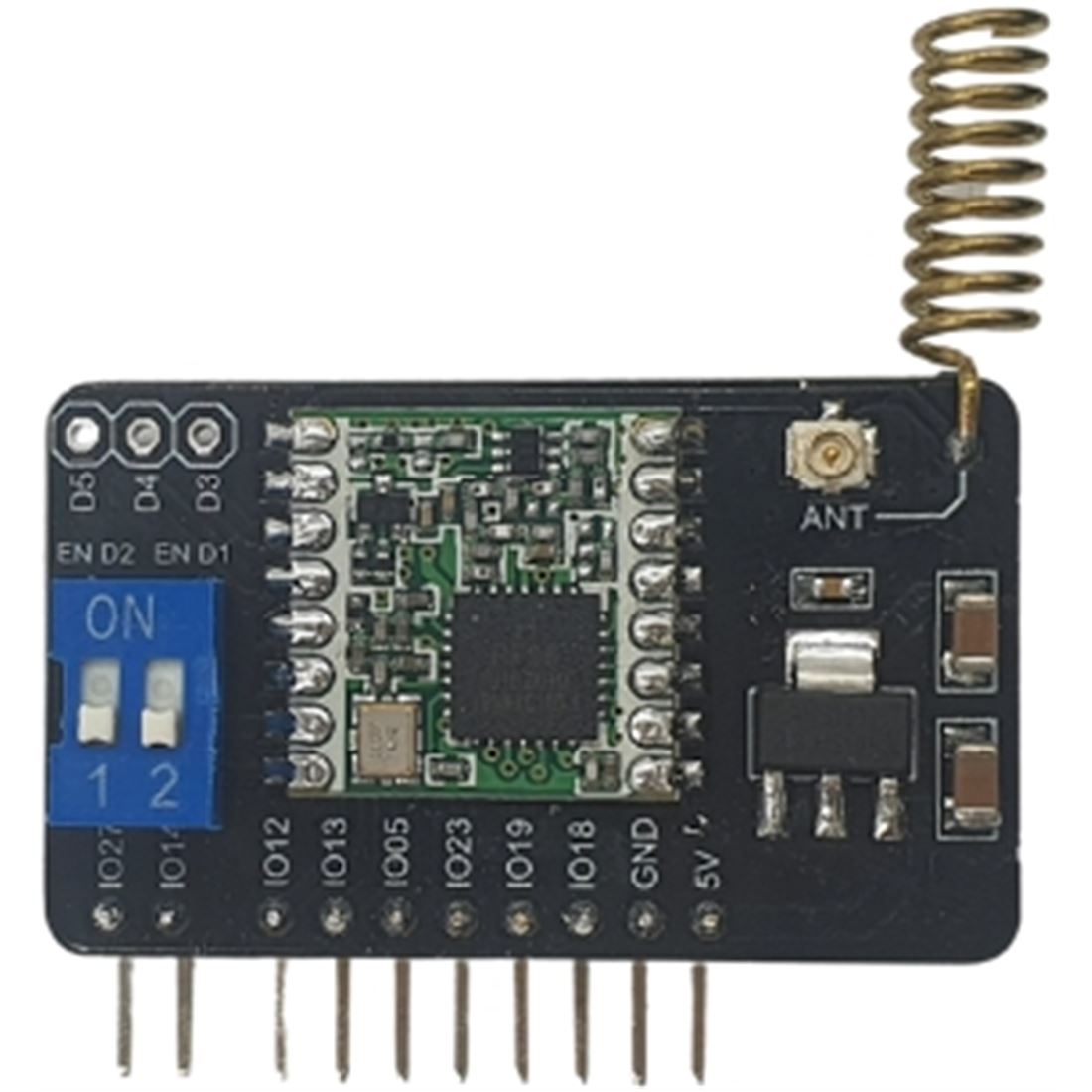

Els mòduls LoRa poden enviar i rebre senyals LoRa (Long Range). LoRa és una tecnologia de comunicació patentada que està pensada per a comunicacions amb un baix consum d'energia, llarg abast i bona immunitat al soroll, el que la fa ideal per a aplicacions IoT.

lora a

Blocs LoRa a STEAMakersBlocks

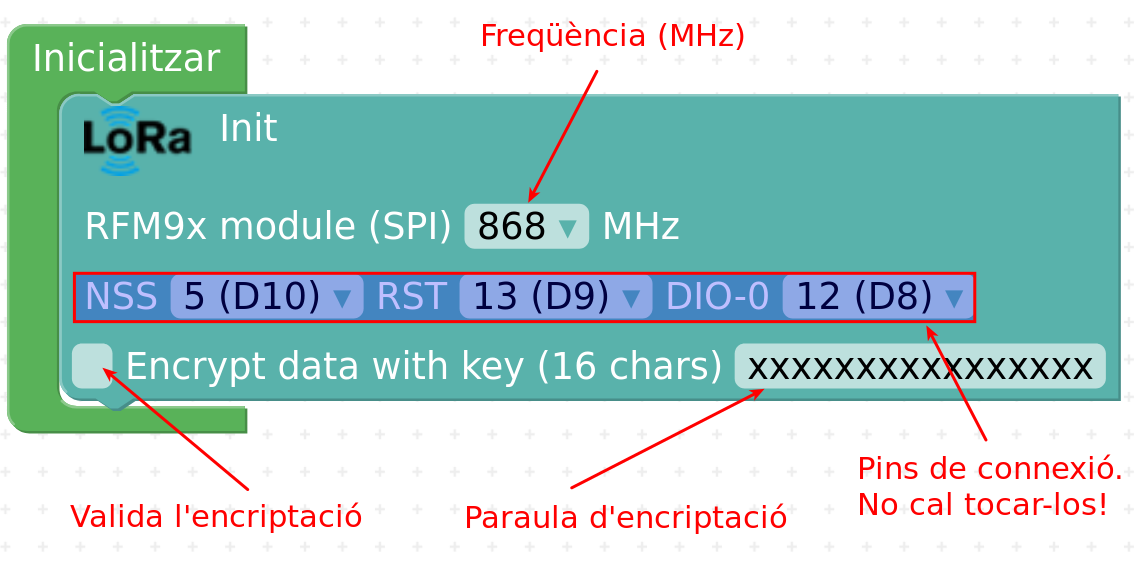

	Per a inicialitzar el dispositu LoRa a STEAMakersBlocks hem d'utilitzar aquest bloc a l'estructura "Inicialitzar" del nostre programa. En aquest bloc podem configurar 2 paràmetres: Freqüència (MHz): les freqüències de funcionament varien depenent del país, i acostumen a ser les bandes de 433 MHz, 868 MHz i 915 MHz. En el nostre cas, 868 MHz. Paraula d'encriptació de 16 caràcters: es pot utilitzar o no, i serveix per a protegir les nostres dades enviades a través d'un procés d'encriptació. Perquè es pugui produir la comunicació entre emissor i receptor han de tenir la mateixa paraula d'encriptació. Quant a la configuració de pins de connexionat, no cal tocar els que venen per defecte si el connectem com indiquem al següent apartat (connexió directa a pins femella de la placa).

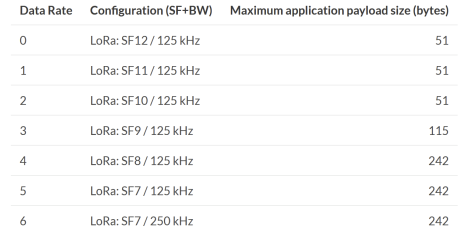

	Envia una trama de dades. La longitud màxima de dades a enviar variarà entre 51 i 242 bytes (caràcters). Dependrà de la freqüència utilitzada (en el nostre cas 868 MHz), l'ample de banda utilitzat (per defecte 125000 Hz), l'SF (Spreading Factor) utilitzat (per defecte 7). Per tant, per defecte pot enviar un màxim de 242 bytes (caràcters).
	Esdeveniment que s'activa quan es reben dades via LoRa.
	Dins de l'esdeveniment anterior, ens torna la trama de caràcters que ens han enviat. Si l'assignem a una variable, aquesta ha de ser de text.
	Dins de l'esdeveniment anterior, ens torna la intensitat del senyal rebut. Si assignem el valor a una variable, aquesta ha de ser numèrica.

Blocs LoRa a MicroBlocks

	Per a inicialitzar el dispositu LoRa a MicroBlocks hem d'utilitzar aquest bloc a l'estructura "Inicialitzar" del nostre programa. En aquest bloc podem configurar 2 paràmetres: Freqüència (MHz): les freqüències de funcionament varien depenent del país, i acostumen a ser les bandes de 433 MHz, 868 MHz i 915 MHz. En el nostre cas, 868 MHz. Paraula d'encriptació de 16 caràcters: es pot utilitzar o no, i serveix per a protegir les nostres dades enviades a través d'un procés d'encriptació. Perquè es pugui produir la comunicació entre emissor i receptor han de tenir la mateixa paraula d'encriptació. Quant a la configuració de pins de connexionat, no cal tocar els que venen per defecte si el connectem com indiquem al següent apartat (connexió directa a pins femella de la placa).
	Envia una trama de dades. La longitud màxima de dades a enviar variarà entre 51 i 242 bytes (caràcters). Dependrà de la freqüència utilitzada (en el nostre cas 868 MHz), l'ample de banda utilitzat (per defecte 125000 Hz), l'SF (Spreading Factor) utilitzat (per defecte 7). Per tant, per defecte pot enviar un màxim de 242 bytes (caràcters).
	Esdeveniment que s'activa quan es reben dades via LoRa.
	Dins de l'esdeveniment anterior, ens torna la trama de caràcters que ens han enviat. Si l'assignem a una variable, aquesta ha de ser de text.
	Dins de l'esdeveniment anterior, ens torna la intensitat del senyal rebut. Si assignem el valor a una variable, aquesta ha de ser numèrica.

Connexionat

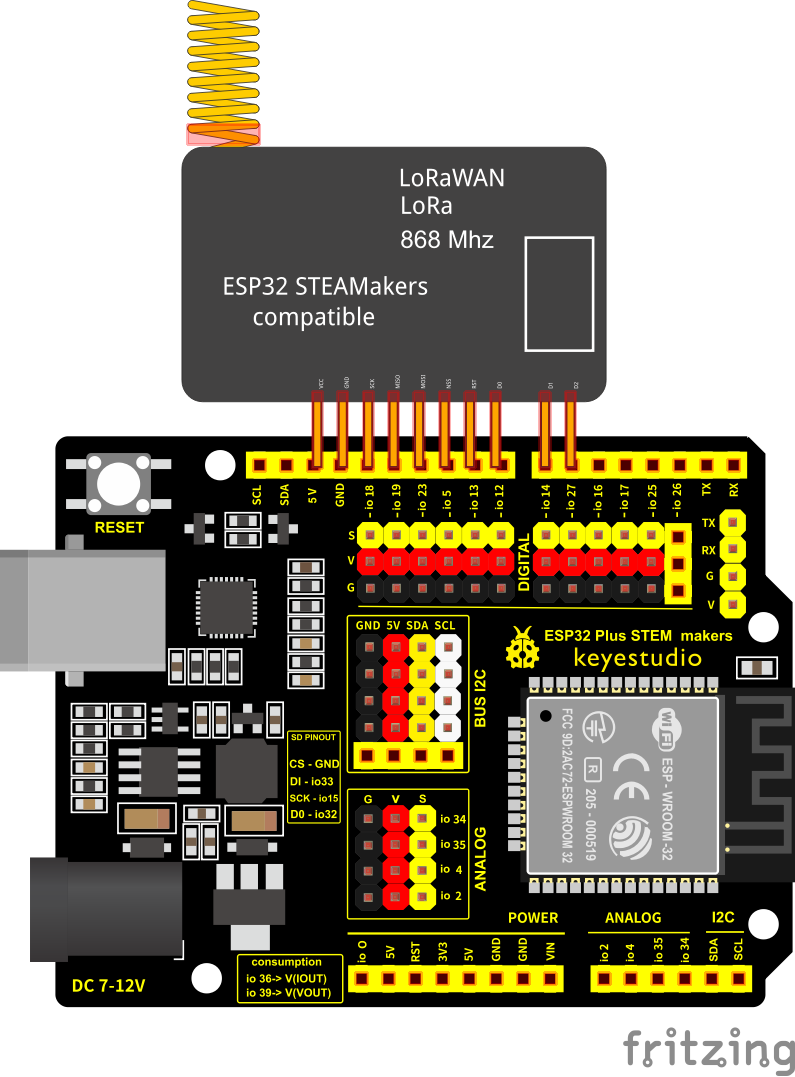

El mòdul LoRa es connecta directament a la placa ESP32 STEAMakers entre el pin superior de 5V i el pin digital D6 / IO27. Cal fer coincidir el pin femella de 5V de la placa amb el pin VCC del mòdul LoRa, tal i com es mostra a l'esquema de connexionat. La connexió d'aquest mòdul és de tipus SPI (utilitza el port SPI de la placa).

esp32 lora

Tasca - Connexionat per a primera comunicació LoRa

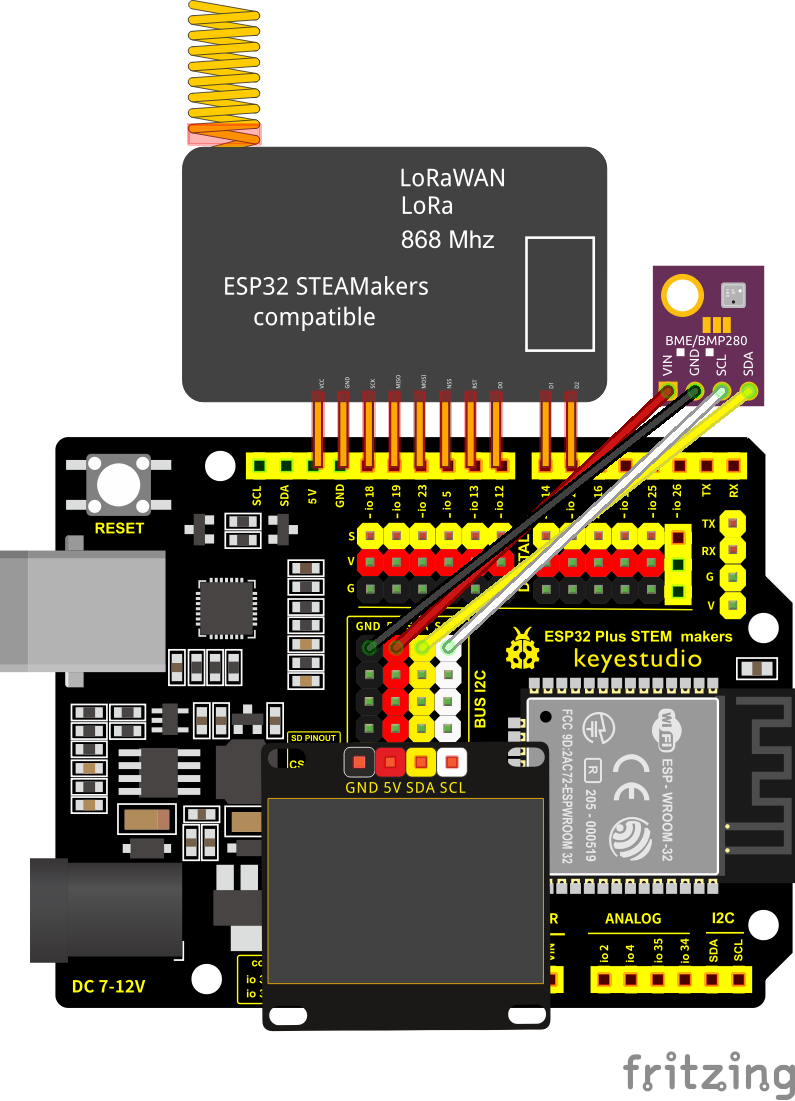

Connecta la pantalla OLED, el sensor BMP280 i el mòdul LoRa a la placa emissora de forma correcta. Connecta un altre mòdul LoRa a la placa receptora de forma correcta. Aquesta connexionat et servirà per a la propera pràctica de comunicacions entre plaques.

Per a saber-ne més

LoRa i LoRaWAN amb STEAMakersBlocks i ESP32 STEAMakers, per Toni Hortal.
LoRa amb MicroBlocks i ESP32 STEAMakers, per Toni Hortal.
