Democratitzant CanSat

Element de control - ESP32 STEAMakers

En el nostre cas, com a element de control anem a utilitzar una placa de control programable ESP32 STEAMakers, per diversos motius:steammakers

  • Basada en ESP32, el que significa capacitat de procés, connectivitat WiFi i Bluetooth, etc.
  • Factor de forma Arduino i compatibilitat amb shields d'Arduino.
  • Fàcil connexionat. Terminals mascle disponibles per als ports de la placa, amb el que el connexionat es pot fer sense protoboard.
  • Sensors integrats: tàctils, energia, temperatura i camp magnètic.
  • Lector de targeta microSD incorporada.
  • arduinoblocks és totalment compatible, pensat per a totes les seves funcionalitats.
  • Detallada documentació tècnica.
  • Àmplia documentació didàctica.
  • Qualitat de construcció i suport del fabricant.
  • Dissenyada a Catalunya per docents per a l'educació.
  • Diversos distribuïdors.

Característiques tècniques i pins

Les característiques més importants d'aquesta placa són:

  • CPU Tensilica Xtensa LX6 32 bits de 2 nuclis a 160 MHz
  • Memòria RAM de 520 KB
  • Memòria ROM de 448 KB
  • Memòria Flash (EEPROM) de 512 bytes
  • Memòria SRAM 8 KB + 8 KB en RTC
  • 1 kbit eFUSE
  • Connectivitat WiFi 802.11 b/g/n/e/i
  • Connectivitat Bluetooth 4.2 i mode BLE
  • Connectivitat I2C: connector per a 5 dispositius alhora sobre la mateixa placa
  • 11 conversors Analògic-Digital (ADC) de 12 bits de resolució
  • 2 conversors Digital-Analògic (DAC) de 8 bits de resolució
  • Connector sèrie femella amb alimentació
  • Connector de reset
  • Connector de 5 V
  • Connector de 3,3 V
  • Interruptor 3,3 - 5 V seleccionable per a canviar entre les dues tensions en alguns pins
  • Sensor Hall integrat
  • Sensor de temperatura integrat
  • 16 canals PWM
  • 2 UART
  • 4 canals SPI
  • 10 sensors tàctils
  • 4 temporitzadors interns de 64 bits

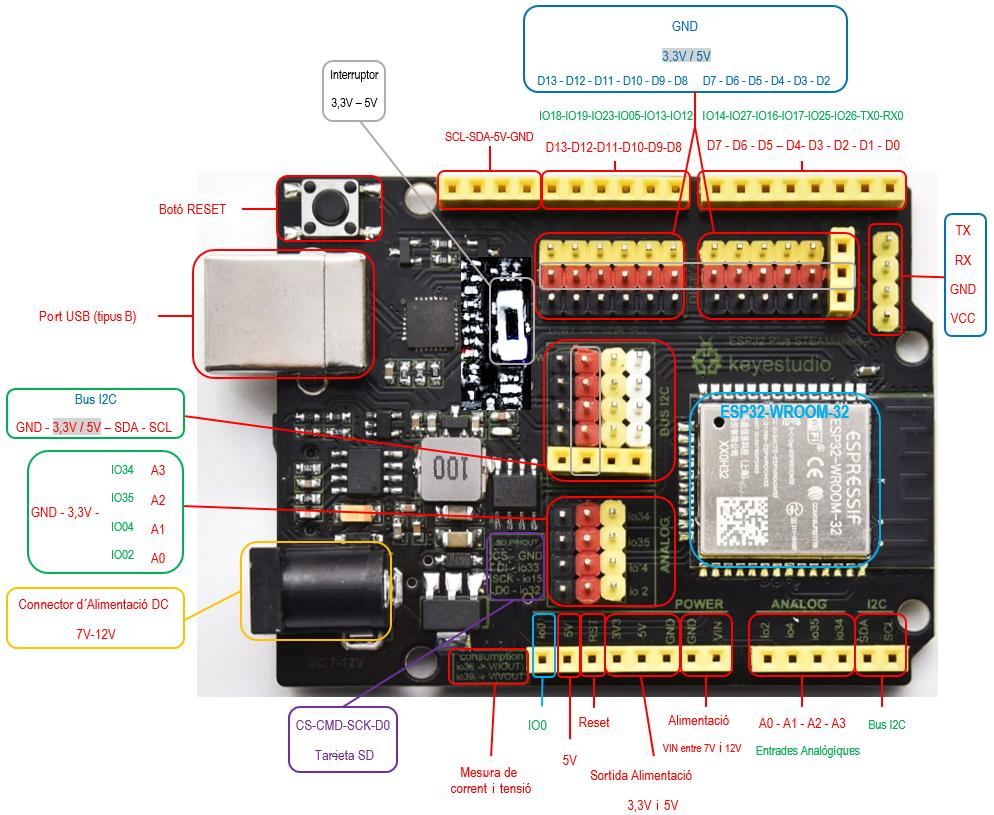

ESP32 STEAMakers - parts

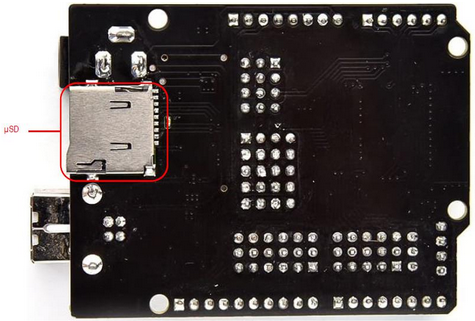

ESP32 STEAMakers - microSD
