Estructura 1 - Pablo Moraga
Aquest disseny 3D de cos de CanSat ha estat dissenyat pel Pablo Moraga amb l'eina Tinkercad. És un disseny de cos perforat amb buit per a botó de powerbank, amb tapes roscades i tapa superior amb allotjament per a antena GPS.
La tapa superior, a més, està dissenyada per a allotjar les cordes del paracaigudes.
Consta dels següents elements:
| Peça | Imatge |
|

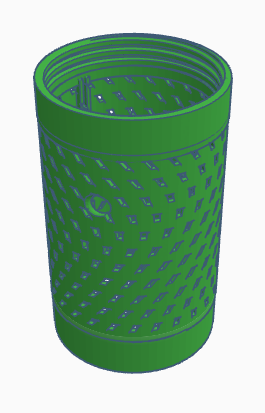

Cos |
|
|
Tapa superior GPS (model normal i Keyestudio) |
|
|

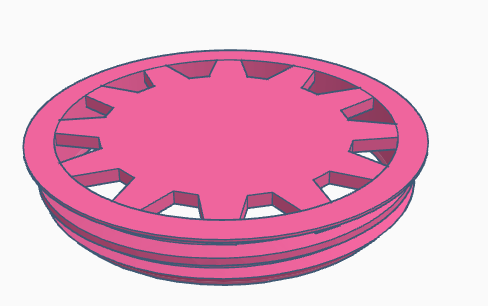

Tapa inferior |
|
Fitxers STL
Estructura 2 - Pablo Moraga
La filosofia de disseny és com l'anterior, però presenta additaments com
- allotjament per a bateria de Li-ion de 9V
- microinterruptor
Consta dels següents elements:
| Peça | Imatge |
|

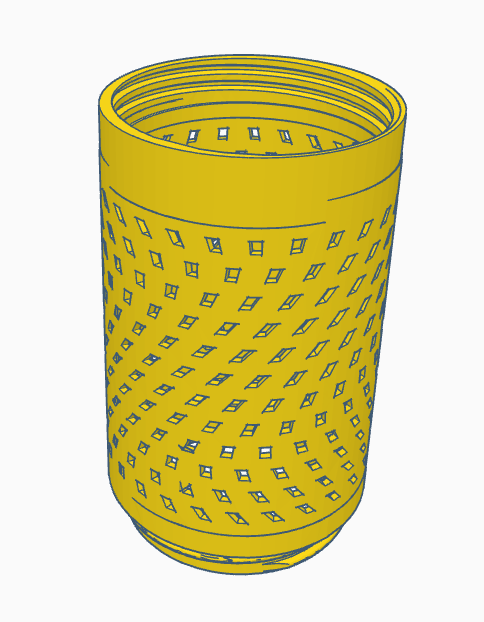

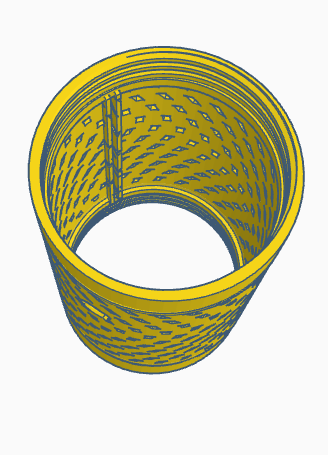

Cos |
|
|

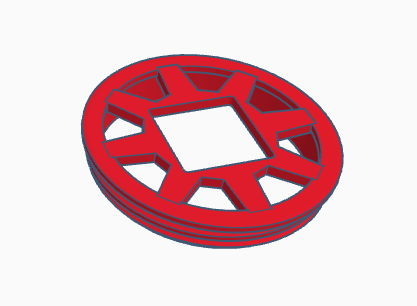

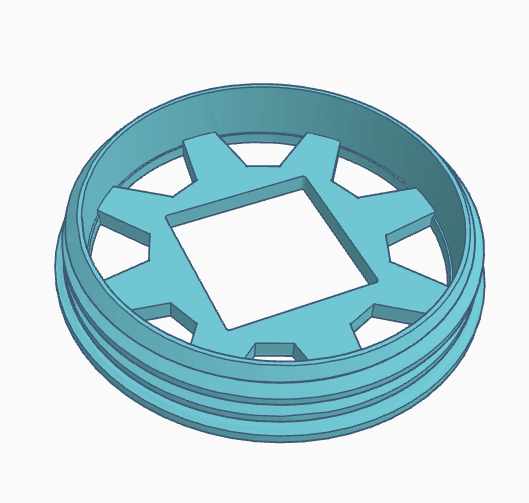

Tapa superior |
|
|

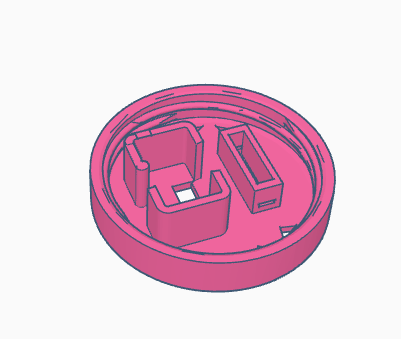

Tapa inferior |
|
Fitxers STL
Estructura 3 - Pablo Moraga
En aquesta estructura, a la tapa inferior presenta allotjament per a una bateria Li-ion amb format de pila de 9 V recarregable, forat per a microinterruptor i, com a novetat, un sistema de tancament ràpid amb pestanyes.
La tapa superior, com la versió 2, tanca amb rosca i té allotjament per GPS i cordes de paracaigudes.
| Peça | Imatge |
|

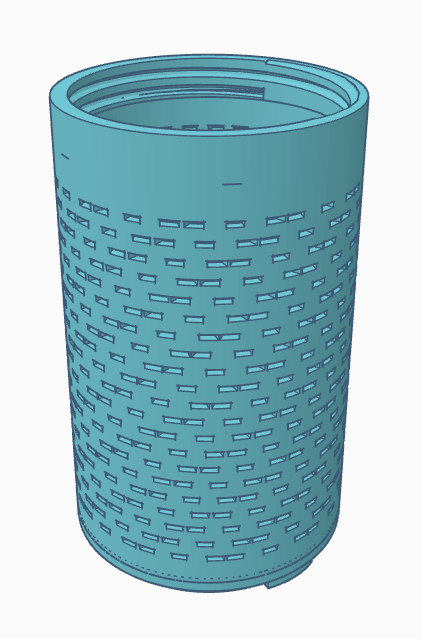

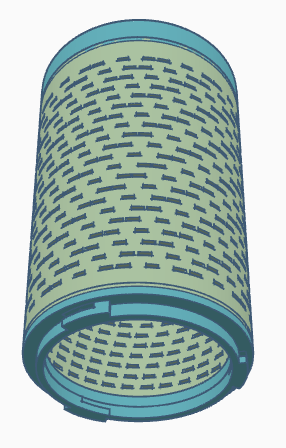

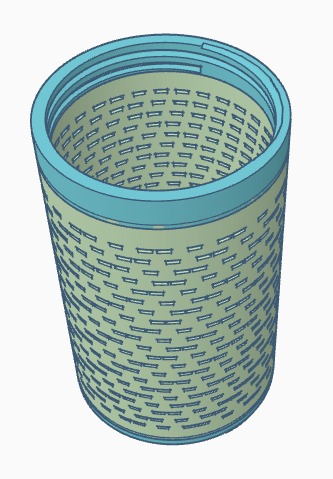

Cos |
|
|
Tapa superior |
|
|

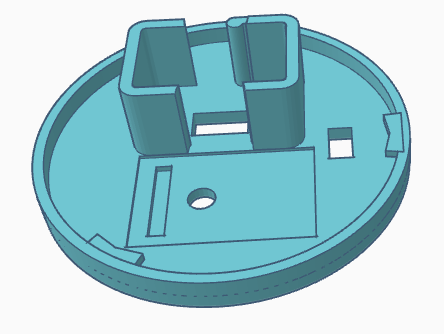

Tapa inferior |
|
